Beskrivning

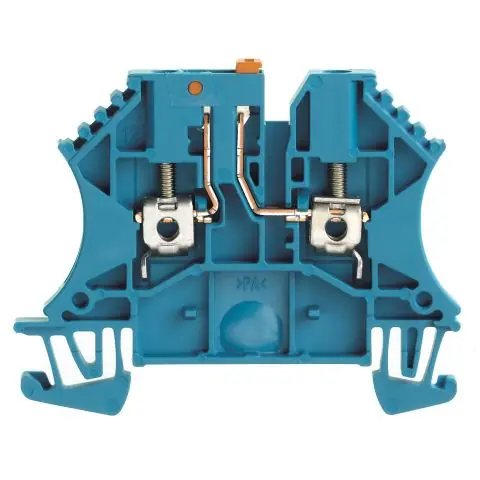

Weidmüller WTR 2,5 STB 2,3 BL är en provningsplint från Plint W-serien. Klämbygeln och skruven är tillverkade i stål medan strömskenan, belagd med ett tenn-blyskikt är av koppar. Detta ger en följsam och varaktig kontakt med lågt övergångsmotstånd.
- Hög kontaktkraft och stor kontaktyta oberoende av ledararean
- Självlåsande klämbygel
- Ingen efterdragning behövs
- Kräver inga ändhylsor för fintrådiga ledare
| Tekniska data | |
| Typ | WTR 2,5 STB 2,3 BL |
|---|---|
| Färg | Blå |
| Anslutningsbar ledararea fintrådig utan ändhylsa | 0.5-4 mm² |
| Anslutningsbar ledararea fintrådigt med ändhylsa | 0.5-2.5 mm² |
| Anslutningsbar ledararea entrådigt | 0.5-4 mm² |
| Anslutningsbar ledararea mångtrådig | 1.5-4 mm² |
| Bredd/nätmått | 5.1 mm |
| Längd | 60 mm |
| Märkström In | 14 A |
| Märkspänning | 800 V |
| Typ av elektrisk anslutning 1 | Skruvanslutning |
| Anslutningsposition | I sidled |
| Antal nivåer | 1 |
| Antal klämpositioner per nivå | 2 |
| Internt anslutna steg | Nej |
| Monteringsmetod | DIN-skena 35 mm |
| Material isolationskropp | Termoplast |
| Flambeständighet installationsmaterialklass (UL94) | V0 |
| Drifttemperatur | -50-120 °C |
| Avslutningsplatta krävs | Ja |
| Typ av slitsning | Svängbar |
| Typ av tväravbrott | Ingen |
| Med integrerat testuttag | Ja |
