Beskrivning
Typ: PDL 4 S/L/L

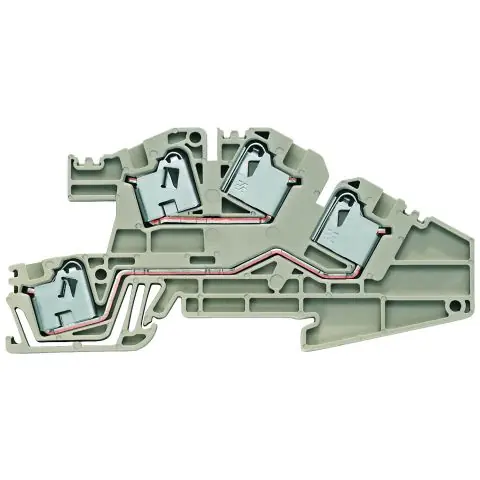

Weidmüller PDL 4 S/L/L installationsplint i Weidmüllers Push In-serie. Toppanslutningsplint för upp till 16 mm². P-serien spar tid och plats vid montage. Isolermaterialet är Wemid som uppfyller UL 94 V0. Fjäder av högvärdigt, syrafast, rostfritt stål som trycker ledaren mot den tennbelagda kopparskenan ger lågt övergångsmotstånd och hög korrosionsbeständighet. Rationellt montage av byglingar sker med jackbara 2- till 10-poliga överkopplingar.
| Tekniska data | |
| Typ | PDL 4 S/L/L |
|---|---|
| Anslutningsbar ledararea fintrådig utan ändhylsa | 0.5-4 mm² |
| Anslutningsbar ledararea fintrådigt med ändhylsa | 0.5-4 mm² |
| Anslutningsbar ledararea entrådigt | 0.5-4 mm² |
| Anslutningsbar ledararea mångtrådig | 1.5-4 mm² |
| Märkström In | 32 A |
| Märkspänning | 400 V |
| Typ av elektrisk anslutning 1 | Plug-in anslutning |
| Typ av elektrisk anslutning 2 | Övrigt |
| Anslutningsposition | Ovan |
| Monteringsmetod | DIN-skena 35 mm |
| Material isolationskropp | Termoplast |
| Drifttemperatur | -50-120 °C |
| Flambeständighet installationsmaterialklass (UL94) | V0 |
| Bredd/nätmått | 5.1 mm |
| Längd | 100 mm |
| Avslutningsplatta krävs | Ja |
| Basfärg | Beige |
| Med PE-funktion | Nej |
| N-funktion möjlig | Nej |
