Beskrivning

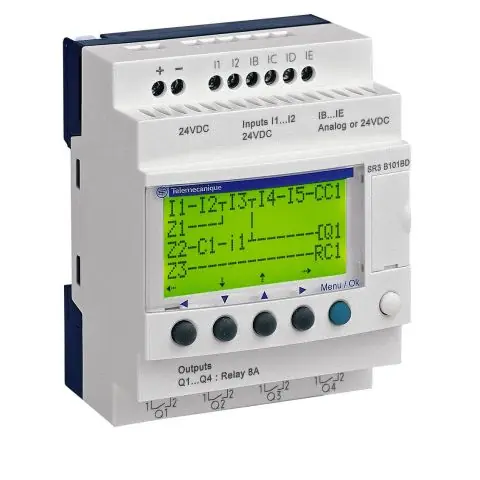

Logikmodul från Schneider Electrics Zelio-serie som klarar Ladder-programmeringsspråk och FBD. Zelio används för automatikutrustningar såväl inom industri som kommersiella och offentliga byggnader. Den nya generationen av Zelio erbjuder oerhörda möjligheter från konstruktionsstadiet till övervakning av din applikation tack vare en unik flexibilitet och enkelhet. Denna finns i två serier: kompakt (upp till 20 I/O) och modulär (upp till 40I/O).
Zelio är försedd med en stor bakgrundsbelyst display (fyra linjer med 18 tecken). Programmering kan ske direkt på modul (ladder) eller via PC med den användarvänliga programvaran Zeliosoft. UL- och CSA-godkänd. Modulen inkluderar årsur med 10 års batteribackup (automatisk omkoppling sommar-/vintertid) och digitala och analoga ingångar.
Ladderprogrammeringen innehåller bland annat 16 tidreläer, 16 upp-/nerräknare, 1 snabbräknare, 16 analoga jämförare, 8 veckour, 28 hjälpreläer, 8 räknarjämförare och 16 textblock. Alla utgångar kan ställas för normal spolfunktion, set/reset och impulsreläfunktion. Modulen har 120 programrader med 5 kontakter och en utgång per rad.
FBD-programmering innehåller bland annat 6 logikfunktioner, 23 förprogrammerade funktioner (tidreläer, räknare, jämförare, Boolsk algebra, adderare mm) samt grafcet SFC (Sequential Function Chart) funktioner. Moduler klarar programmering med upp till 200 funktionsblock.
- 6 digitala ingångar och 4 reläutgångar
- Matningsspänning 100-240 V AC
- Display och inbyggd timer
- Programmering i Ladder och FBD
- RS-232-gränssnitt för kommunikation
- Monteras på skena panel eller vägg
| Tekniska data | |
| Antal ingångar analoga | 0 |
|---|---|
| Antal utgångar analoga | 0 |
| Antal ingångar digitala | 6 |
| Antal utgångar digitala | 4 |
| Matningsspänning vid AC 50 Hz | 100-240 V |
| Omkopplingsström | 8 A |
| Med reläutgång | Ja |
| Med timer | Ja |
| Med display | Ja |
| Bredd | 71.2 mm |
| Höjd | 90 mm |
| Djup | 59.5 mm |
| Antal hårdvarugränssnitt PROFINET | 0 |
| Antal hårdvarugränssnitt trådlösa | 0 |
| Matningsspänning vid AC 60 Hz | 100-240 V |
| Grundapparat | Ja |
| IO link master | Nej |
| Lämplig för säkerhetsfunktioner | Nej |
| Panelinbyggnad möjlig | Ja |
| Rackmontage möjligt | Nej |
| Redundans | Nej |
| Utbyggnadsenhet | Nej |
| Antal hårdvarugränssnitt RS-232 | 1 |
| Antal hårdvarugränssnitt RS-422 | 0 |
| Antal hårdvarugränssnitt RS485 | 0 |
| Antal hårdvarugränssnitt USB | 0 |
| Antal hårdvarugränssnitt industri-Ethernet | 0 |
| Antal hårdvarugränssnitt parallellt | 0 |
| Antal hårdvarugränssnitt seriellt TTY | 0 |
| Antal hårdvarugränssnitt övrigt | 1 |
| Explosionssäkerhetskategori för damm | Ingen |
| Explosionssäkerhetskategori för gas | Ingen |
| Med optiskt gränssnitt | Nej |
| Skenmontage möjligt | Ja |
| Kapslingsklass (IP) | IP20 |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll TCP/IP | Nej |
| Tillhörande driftagent (Ex ia) | Nej |
| Tillhörande driftagent (Ex ib) | Nej |
| Typ av försörjningsspänning | AC |
| Vägg-/direktmontage möjligt | Ja |
