Beskrivning
24V DC
MX eller MN utlösningsspolar används för fjärrutlösning av effektbrytaren. De används huvudsakligen för fjärrfrånslag och nödstoppskommandon samt förreglingar.

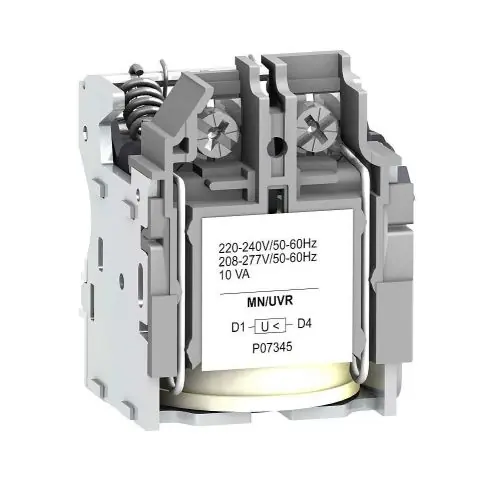

MN underspänningsutlösare
-Underspänningsutlösare MN löser ut effektbrytaren när matningsspänningen understiger 35 % av dess nominella spänning Un.
Underspänningsutlösning kombinerat med nödstoppsknapp säkerställer felsäker frånkoppling. MN spolen är ständigt aktiverad, d.v.s. om matningen bryts:
– antingen avsiktligt, vid nödstopp
– eller oavsiktligt, genom t ex spänningsbortfall löser spolen omedelbart ut effektbrytaren.
- MN underspänningsutlösare för fjärrutlösning
- 24 V DC manöverspänning
- Löser vid spänningsfall under ca 35 % Un
- Omedelbar frånkoppling vid spänningsbortfall
- Skruvanslutning för enkel inkoppling
- Ej fördröjd funktion
| Tekniska data | |
| Typ | LV429410 |
|---|---|
| Märkspänning matning vid AC 50 Hz | 0 V |
| Märkspänning matning vid DC | 24 V |
| Spänningstyp för manöver | DC |
| Typ av elanslutning | Skruvanslutning |
| Antal slutande kontakter | 0 |
| Antal öppnande kontakter | 0 |
| Antal växlande kontakter | 0 |
| Fördröjd | Nej |
| Lämplig för effektbrytare | Ja |
| Lämplig för lastbrytare | Ja |
| Lämplig för motorskyddsbrytare | Ja |
| Lämplig för överlastrelä | Nej |
| Märkspänning matning vid AC 60 Hz | 0 V |
| Utförande | MN 24V DC USP |
