Beskrivning
40A, 30mA

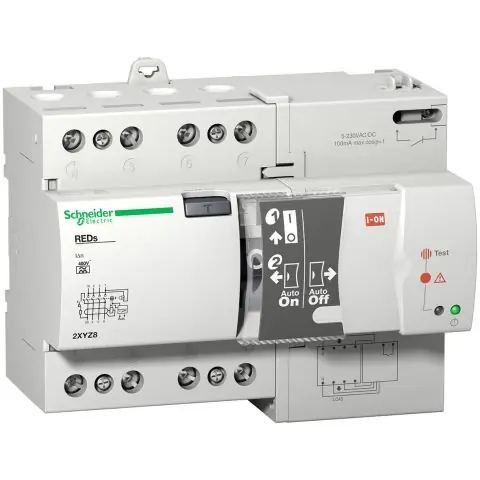

Schneider Electric REDs är en 40A jordfelsbrytare med märkfelsström på 30mA och självåterställning. Jordfelsbrytaren kontrollerar, efter att ha löst ut, om felet kvarstår eller var av tillfällig art. Är felet temporärt och har försvunnit återinkopplas den. REDs återställer automatiskt vid intermittenta fel och är försedd med fjärrindikeringsfunktion.
| Tekniska data | |
| Läckströmstyp | A |
|---|---|
| Antal poler | 4 |
| Märkspänning | 400 V |
| Nominell märkström | 40 A |
| Nominell felström | 30 mA |
| Bredd i antal modulmellanrum | 7 |
| Stötströmhållfasthet | 0 kA |
| Selektivt skydd | Nej |
| Kortslutningshållfasthet | 10 kA |
| Frekvens | 50 Hz |
| Kapslingsklass | IP20 |
| Inbyggnadsdjup | 51.5 mm |
| Anslutningsbar ledararea entrådigt | 1.5-2.5 mm² |
| Anslutningsbar ledararea mångtrådig | 1.5-2.5 mm² |
| Monteringsmetod | DIN-skena |
| Nominell impulsskyddspänning Uimp | 4 kV |
| Nominell isolationsspänning | 500 V |
| Omgivningstemperatur under drift | 5-40°C |
