Beskrivning

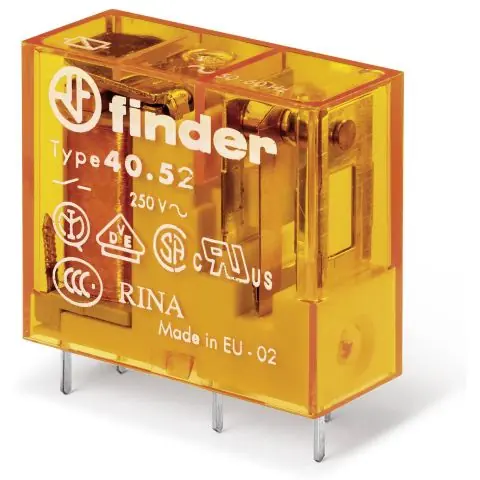

Plug-inrelä för montage i sockel eller på kretskort. Reläer med växelspänningsspole har gula kåpor och likspänningsspole har ljusblå kåpor. Isolationsspänning spole-kontaktgrupp 4000 V AC.
Hög packningstäthet då sockelns bredd är 15.5 mm.
Låg manövereffekt (AC 1.3 VA, DC 0.65 W)= liten uppvärmning.
Sockeln monters på 35 mm symmetrisk DIN-skena eller med 1 st skruv (M3) på montageplåt. Reläerna är SEMKO-godkända.
Mekanisk livslängd: 10x106AC, 20x106DC
Spänningsområde: 0,8-1,1 x märkspänningen AC. 0,73-1,5 X märkspänning DC.
Omgivningstemperatur: -40°C till +70°C
- Plug-inrelä för sockelmontage eller kretskort
- 24 V AC spole för manöver 50/60 Hz
- 2 växlande kontakter med märkström 8 A
- Isolationsspänning spole till kontakt 4000 V AC
- Miniatyrformat 12,4 mm bredd för tät montage
| Tekniska data | |
| Märkspänning matning vid AC 50 Hz | 24 V |
|---|---|
| Märkström | 8 A |
| Antal växlande kontakter | 2 |
| Antal slutande kontakter | 0 |
| Antal öppnande kontakter | 0 |
| Typ av kopplingskontakt | Enkelkontakt |
| Typ av elanslutning | Övrigt |
| Utförande | Miniatyr |
| Bredd | 12.4 mm |
| Kapslingsklass (IP) | IP20 |
| Med avtagbara klämmor | Nej |
| Kompletta med uttag | Nej |
| Höjd | 25 mm |
| Med tvångsstyrda kontakter | Nej |
| Drivning, funktion (?) | Monostabil |
| Drivning, polarisation | Polaritetsfri |
| Djup | 29 mm |
| Märkspänning matning vid AC 60 Hz | 24 V |
| Spänningstyp för manöver | AC |
