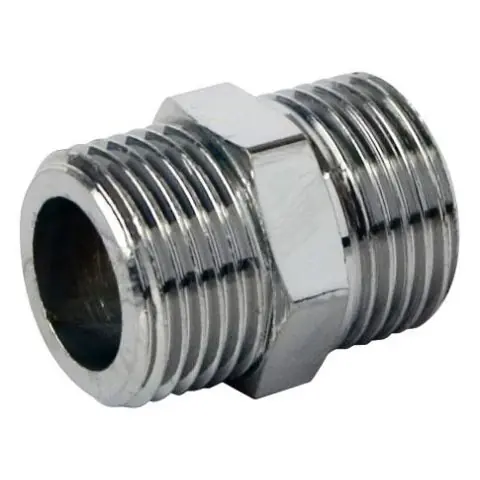

Beskrivning
G8
I avzinkningshärdigt material. Utvändig gänga. Utvändig rördiameter anslutning 1 och 2: 8 mm.
| Tekniska data | |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
|---|---|
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Böjningsvinkel | 0 ° |
| Dimension anslutning 1 | Ansl. 8 (1/4") |
| Dimension anslutning 2 | Ansl. 8 (1/4") |
| Excentrisk | Nej |
| FM-märkt | Nej |
| Form | Rak |
| Förminskning | Nej |
| Längd | 22 |
| Längd anslutning 1 | 8.5 mm |
| Längd anslutning 2 | 8.5 mm |
| Material anslutning 1 | Mässing |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med avtappningsventil | Nej |
| Med invändig stoppkant | Nej |
| Med luftningsventil/avluftare | Nej |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Modell/Utförande | 1-delad |
| Nyckelvidd | 14 mm |
| Nyckelvidd mutter | 14 mm |
| Systembunden | Nej |
| Utvändig rördiameter anslutning 1 | 13.1 mm |
| Utvändig rördiameter anslutning 2 | 13.1 mm |
| Ytbehandling anslutning 1 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Ytskydd anslutning 1 | Obehandlad |
| Ytskydd anslutning 2 | Obehandlad |
