Beskrivning

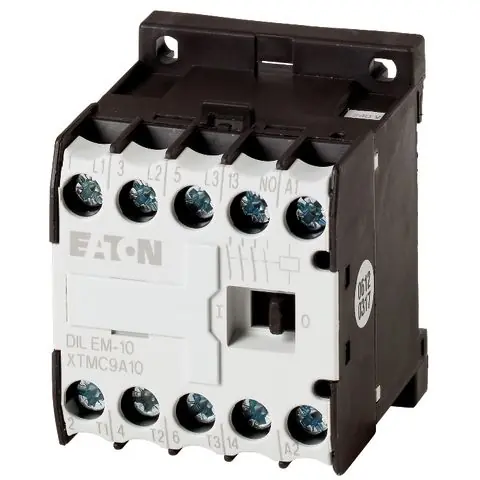

Minikontaktor för montage på 35 mm skena alternativt skruvmontage. Påbyggnadsblock monteras utan verktyg. Denna kontaktor har kapslingsklass IP 20 och huvudmått 45x58x52 mm (BxHxD). Termisk märkström AC 1: 20 A, motormärkström AC 3: 8,5 A/400 V 3 huvudkontakter. Överströmsrelä ZE (32 535 00-18) monteras direkt på kontaktorn.
| Tekniska data | |
| Nominell effekt vid AC-3, 400 V | 4 kW |
|---|---|
| Nominell ström le vid AC-1, 400 V | 22 A |
| Nominell ström Ie vid AC-3, 400 V | 9 A |
| Märkspänning matning vid AC 50 Hz | 0 V |
| Märkspänning matning vid DC | 24 V |
| Antal slutande huvudkontakter | 3 |
| Antal öppnande huvudkontakter | 0 |
| Spänningstyp för manöver | DC |
| Antal slutande hjälpkontakter | 1 |
| Antal öppnande hjälpkontakter | 0 |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Normutförande | Nej |
| Märkström Ie på AC-4, 400 V | 6.6 A |
| Märkdriftström på AC-4, 400 V | 3 kW |
| Märkspänning matning vid AC 60 Hz | 0 V |
| Märkuteffekt NEMA | 3.7 kW |
